厂家细述桁架机械手的基本组成部分

      采用桁架式数控机床机械手输送的柔性加工自动线越来越普遍,特别是国内庞大的汽车生产市场所采用的带桁架机械手输送的柔性加工自动线。目前,主流的柔性自动线物流系统主要有两种形式:由桁架机械手输送工件组成的全自动生产系统和由机器人搬运系统进行上下料组成自动生产线。

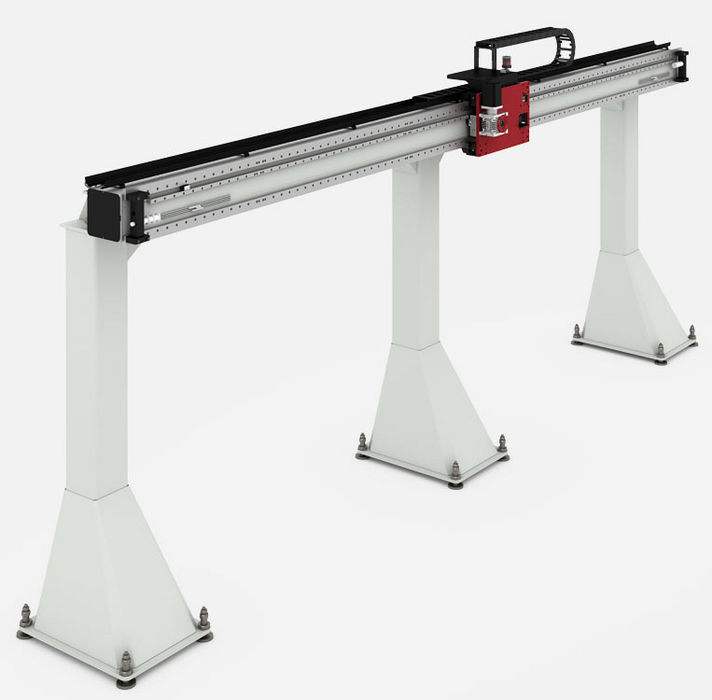

    桁架机械手由主体、驱动系统和控制系统三个基本部分组成。主体部分通常采用龙门式结构,由y向横梁与导轨、z向滑枕、十字滑座、立柱、过渡连接板和基座等部分组成,z向的直线运动皆为交流伺服电动机通过蜗轮减速器驱动齿轮与y向横梁、z向滑枕上固定的齿条作滚动,驱动移动部件沿导轨快速运动。移动部件为质量较轻的十字滑座和z向滑枕,滑枕采用由铝合金拉制的型材。横梁采用方钢型材,在横梁上安装有导轨和齿条,通过滚轮与导轨接触,整个机械手都悬挂在其上。

    由高速加工中心和桁架机械手组成的敏捷柔性生产系统已经是主流产品,桁架式数控机床机械手在高空中输送零件,直接把被加工零件从一台机床输送到另一台机床上,桁架机械手兼有工序间运输和自动上下料及物料回转等辅助功能。由于它输送快捷、准确、柔性, 结构相对简捷,便于组合。因而,被机床加工领域所重视。

    桁架机械手是我国重大科技专项的开展,为我国机床水平提高了加速度,成绩显而易见。我司多年来专注于机加工自动化生产线的改造,研发的数控机床机械手、桁架机械手、上下料机械手、多轴关节机器人等工业机器人机械手设备,备受广大客户的认可与好评。
